神经网络和反向传播算法

1 神经元

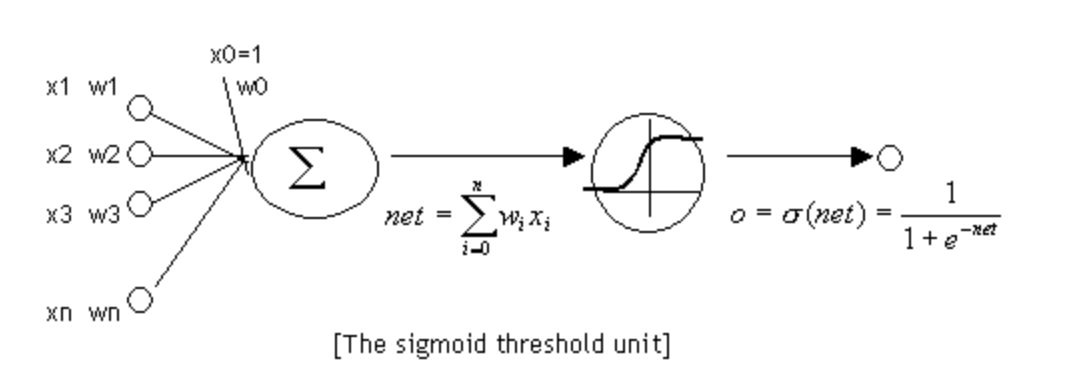

1. 神经元和感知器本质上是一样的，只不过我们说感知器的时候，它的激活函数是阶跃函数；而当我们说神经元时，激活函数往往选择为sigmoid函数或tanh函数。如下图所示：

$$输出：y = sigmoid(\beta^Tx) = \frac{1}{1+e^{-\beta^Tx}}$$

1. $sigmoid$函数性质 $$y = sigmoid(x)\\ y^{'}=y(1-y)$$

2 神经网络

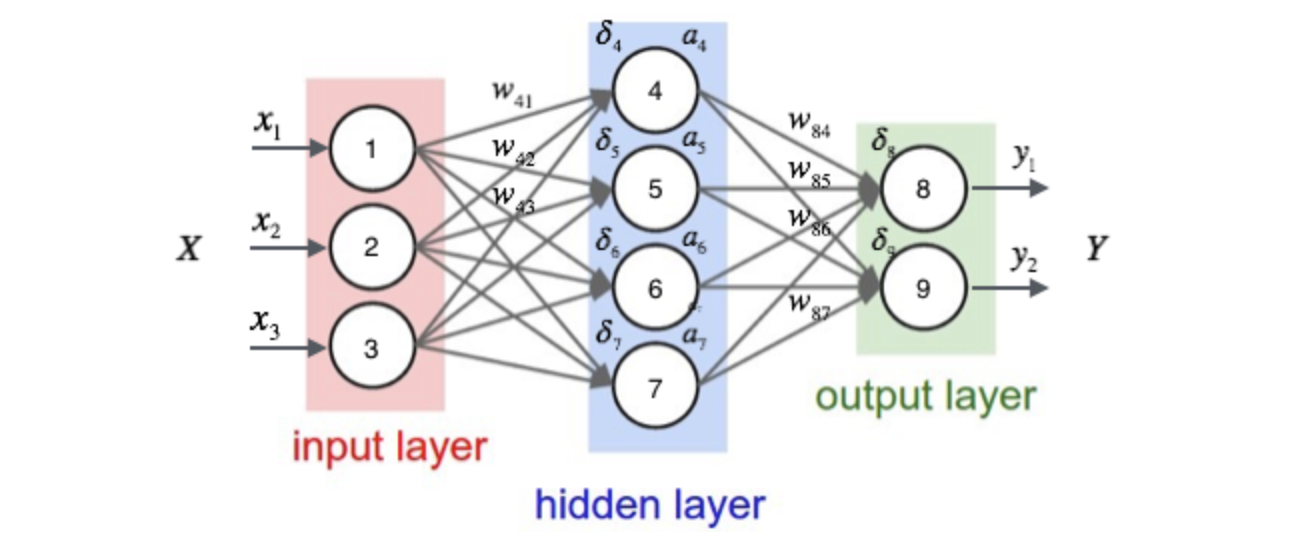

1. 概念：神经网络其实就是按照一定规则连接起来的多个神经元。下图展示了一个全连接(full connected, FC)神经网络

1. 全连接神经网络

2. 神经元按照层来布局。最左边的层叫做输入层，负责接收输入数据；最右边的层叫输出层，我们可以从这层获取神经网络输出数据。输入层和输出层之间的层叫做隐藏层，因为它们对于外部来说是不可见的。

3. 同一层的神经元之间没有连接。
4. 第N层的每个神经元和第N-1层的所有神经元相连(这就是full connected的含义)，第N-1层神经元的输出就是第N层神经元的输入。
5. 每个连接都有一个权值。

3 神经网络的输出

1. 一般形式

$$a_1 = x_1\\ a_2 = x_2\\ a_3 = x_3\\ a_4 = sigmoid(\beta_4^Tx)=sigmoid(w_{41}x_1+w_{42}x_2+w_{43}x_3+b_4) \\a_5 = sigmoid(\beta_5^Tx)=sigmoid(w_{51}x_1+w_{52}x_2+w_{53}x_3+b_5) \\a_6 = sigmoid(\beta_6^Tx)=sigmoid(w_{61}x_1+w_{62}x_2+w_{63}x_3+b_6) \\a_6 = sigmoid(\beta_7^Tx)=sigmoid(w_{71}x_1+w_{72}x_2+w_{73}x_3+b_7) \\a_8 = sigmoid(\beta_8^Tx)=sigmoid(w_{81}a_4+w_{82}a_5+w_{83}a_6+w_{84}a_7+b_8) \\a_9 = sigmoid(\beta_9^Tx)=sigmoid(w_{91}a_4+w_{92}a_5+w_{93}a_6+w_{94}a_7+b_9)$$

1. 向量形式

$$a= \begin{bmatrix} a_4 \\ a_5 \\ a_6 \\ a_7 \\ \end{bmatrix} \\ \qquad W= \begin{bmatrix} \beta^T_4 \\ \beta^T_5 \\ \beta^T_6 \\ \beta^T_7 \\ \end{bmatrix}= \begin{bmatrix} w_{41},w_{42},w_{43},b_{4} \\ w_{51},w_{52},w_{53},b_{5} \\ w_{61},w_{62},w_{63},b_{6} \\ w_{71},w_{72},w_{73},b_{7} \\ \end{bmatrix} \\ a = f(Wx) = sigmoid(Wx)$$

• $$a=f(W_1\centerdot\vec{x})\\ a=f(W_2\centerdot\vec{a}_1)\\ a=f(W_3\centerdot\vec{a}_2)\\ y=(W_4\centerdot\vec{a}_3)\\ $$

4 神经网络的训练

4.1 反向传播算法

1. 网络结构

1. 假设每个训练样本为$(x,t)$, $x$是样本的特征，$t$是样本的目标值。每个节点的误差项为$\delta_i$

2. 误差计算方法

3. 对于输出层节点 $$\delta_i = y_i(1-y_i)(t_i-y_i)$$

4. 对于隐藏层节点 $$\delta_i=a_i(1-a_i)\sum_{k\in output}w_{ki}\delta_k$$

5. 更新权值

6. 通式

$$w_{ji} =w_{ji}+\eta\delta_jx_{ji}$$

• 偏置项 $$b_i=b_i+\eta\delta_i$$

4.2 推导过程

1. 反向传播算法其实就是链式求导法则的应用

2. 目标函数 $$E_d=\frac{1}{2}\sum_{i\in output}(t_i-y_i)^2$$

3. 随机梯度下降法优化函数

4. 节点$j$的加权输入$net_j​$ $$net_j=\beta_j^Tx_j=\sum_{i}w_{ji}x_{ji}$$

5. 根据链式法则 $$\frac{\partial E_d}{\partial w_{ji}} = \frac{\partial E_d}{\partial net_j}\frac{\partial net_j}{\partial w_{ji}} \\ = \frac{\partial E_d}{\partial net_j}x_{ji}$$

6. 对于输出层 $$\frac{\partial E_d}{\partial net_j} = \frac{\partial E_d}{\partial y_j}\frac{\partial y_i}{\partial net_j} \\ = \frac{\partial E_d}{\partial y_j}\frac{\partial sigmoid(net_j)}{\partial net_j} \\ = -(t_j-y_j)y_j(1-y_j) \\ \delta_j=-\frac{\partial E_d}{\partial net_j} = (t_j-y_j)y_j(1-y_j) \\w_{ji} \gets w_{ji}-\eta \frac{\partial E_d}{\partial w_{ji}} \\ = w_{ji}+\eta \delta_j x_{ji}$$

7. 对于隐藏层

   定义直接下游节点$Downstram(j)$, 可以看到$net_j$只能通过影响$Downstram(j)$再影响$E_d$。 $$\frac{\partial E_d}{\partial net_j} = \sum_{k \in Downstram(j)}\frac{\partial E_d}{\partial net_k}\frac{\partial net_k}{\partial net_j} \\ = \sum_{k \in Downstram(j)}-\delta_k \frac{\partial net_k}{\partial a_j}\frac{\partial a_j}{\partial net_j} \\ = \sum_{k \in Downstram(j)}-\delta_k \frac{\partial net_k}{\partial a_j}\frac{\partial sigmoid(net_j)}{\partial net_j} \\ = \sum_{k \in Downstram(j)}-\delta_kw_{kj}a_j(1-a_j) \\ = -a_j(1-a_j)\sum_{k \in Downstram(j)}\delta_kw_{kj} \\ \delta_j=-\frac{\partial E_d}{\partial net_j} = a_j(1-a_j)\sum_{k \in Downstram(j)}\delta_kw_{kj} \\\\w_{ji} \gets w_{ji}-\eta \frac{\partial E_d}{\partial w_{ji}} \\ = w_{ji}+\eta \delta_j x_{ji}$$

4.3 梯度检查

1. 为了检查自己的神经网络是否正确，最重要的是检测偏导值。

2. 步骤

3. 首先使用一个样本对神经网络进行训练，这样就能获得每个权重的梯度。

4. 将加上一个很小的值($10^{-4}$)，重新计算神经网络在这个样本下的。
5. 将减上一个很小的值(10^{-4})，重新计算神经网络在这个样本下的。
6. 根据式$\frac{\partial E_d}{\partial w_{ji}} \approx \frac{E_d(w_{ji}+\epsilon) -E_d(w_{ji}-\epsilon) }{2\epsilon}$, 它们应该几乎想等(至少4位有效数字相同)。

4.4 向量化

现在有一个四层的BP神经网络

• 对于第3层

$$\begin{align} &(1)计算\frac{\partial E_d}{\partial y^{(3)}}:\\ &E = \frac{1}{2}(t-y)(t-y)^T\\ &dE = tr(\frac{1}{2}(-tdy^T-dyt^T+dyy^T+ydy^T))\\ & = tr(\frac{1}{2}(-t^T-t^T+y^T+y^T))\\ &= tr((y-t)^Tdy)\\ &\frac{\partial E_d}{\partial y^{(3)}} = y-t=-\delta\\ &(2)计算\frac{\partial E_d}{\partial net^{(3)}}:\\ &dE = tr(\frac{\partial E_d}{\partial y^{(3)}}^Tdy)\\ &= tr(\frac{\partial E_d}{\partial y^{(3)}}^T(f'(net^{(3)})\odot dnet^{(3)}))\\ &= tr((\frac{\partial E_d}{\partial y^{(3)}}\odot f'(net^{(3)}))^Tdnet^{(3)}))\\ &\frac{\partial E_d}{\partial net^{(3)}} = -\delta\odot f^{'}(net^{(3)})\\ & S^{(3)} = -\frac{\partial E_d}{\partial net^{(3)}} = \delta\odot f^{'}(net^{(3)})\\ &(3)计算\frac{\partial E_d}{\partial W^{(3)}}:\\ &dE=tr(\frac{\partial E_d}{\partial net^{(3)}}^Tdnet^{(3)})\\ &=tr(\frac{\partial E_d}{\partial net^{(3)}}^TdW^{(3)}Y^{(2)})\\ &=tr((\frac{\partial E_d}{\partial net^{(3)}}{Y^{(2)}}^T)^TdW^{(3)})\\ &\frac{\partial E_d}{\partial W^{(3)}} = -(\delta\odot f^{'}(net^{(3)})){Y^{(2)}}^T=-S^{(3)}{Y^{(2)}}^T \end{align}$$

• 对于第2层 $$\begin{align} &(1)计算\frac{\partial E_d}{\partial y^{(2)}}:\\ &dE = tr(\frac{\partial E_d}{\partial net^{(3)}}^Tdnet^{(3)})\\ & = tr(\frac{\partial E_d}{\partial net^{(3)}}^TW^{(3)}dy^{(2)})\\ &= tr(({W^{(3)}}^T\frac{\partial E_d}{\partial net^{(3)}})^Tdy^{(2)})\\ &\frac{\partial E_d}{\partial y^{(2)}} = -{W^{(3)}}^TS^{(3)}\\ &(2)计算\frac{\partial E_d}{\partial net^{(2)}}:\\ &dE = tr(\frac{\partial E_d}{\partial y^{(2)}}^Tdy)\\ &= tr(\frac{\partial E_d}{\partial y^{(2)}}^T(f'(net^{(2)})\odot dnet^{(2)}))\\ &= tr((\frac{\partial E_d}{\partial y^{(2)}}\odot f'(net^{(2)}))^Tdnet^{(2)}))\\ &\frac{\partial E_d}{\partial net^{(2)}} = -({W^{(3)}}^TS^{(3)})\odot f^{'}(net^{(2)})\\ & S^{(2)} = -\frac{\partial E_d}{\partial net^{(2)}} = ({W^{(3)}}^TS^{(3)})\odot f^{'}(net^{(2)})\\ &(3)计算\frac{\partial E_d}{\partial W^{(2)}}:\\ &dE=tr(\frac{\partial E_d}{\partial net^{(2)}}^Tdnet^{(2)})\\ &=tr(\frac{\partial E_d}{\partial net^{(2)}}^TdW^{(2)}Y^{(1)})\\ &=tr((\frac{\partial E_d}{\partial net^{(2)}}{Y^{(1)}}^T)^TdW^{(2)})\\ &\frac{\partial E_d}{\partial W^{(2)}} = -({W^{(3)}}^TS^{(3)})\odot f^{'}(net^{(2)}){Y^{(2)}}^T=-S^{(2)}{Y^{(1)}}^T \end{align}$$

• 对于第一层

和第二层一致，都是隐藏层

5 编程实战

5.1 超参数的确定

1. 隐藏层节点数量是不好确定的，从1到100万都可以。下面有几个经验公式： $$\begin{align} &m=\sqrt{n+l}+\alpha\\ &m=log_2n\\ &m=\sqrt{nl}\\ &m:隐藏层节点数\\ &n:输入层节点数\\ &l:输出层节点数\\ &\alpha:1到10之间的常数 \end{align}$$
