循环神经网络

1 语言模型

1. 概念：语言模型就是这样的东西：给定一个一句话前面的部分，预测接下来最有可能的一个词是什么。语言模型是对一种语言的特征进行建模，它有很多很多用处。比如在语音转文本(STT)的应用中，声学模型输出的结果，往往是若干个可能的候选词，这时候就需要语言模型来从这些候选词中选择一个最可能的。当然，它同样也可以用在图像到文本的识别中(OCR)。
2. N-Gram：使用RNN之前，语言模型主要是采用N-Gram。N可以是一个自然数，比如2或者3。它的含义是，假设一个词出现的概率只与前面N个词相关。模型的大小和N的关系是指数级的。RNN理论上可以往前看(往后看)任意多个词。

2 循环神经网络

1. 组成：由一个输出层，一个隐藏层，一个输入层组成

循环神经网络的隐藏层的值s不仅仅取决于当前这次的输入x，还取决于上一次隐藏层的值s。权重矩阵 W就是隐藏层上一次的值作为这一次的输入的权重。

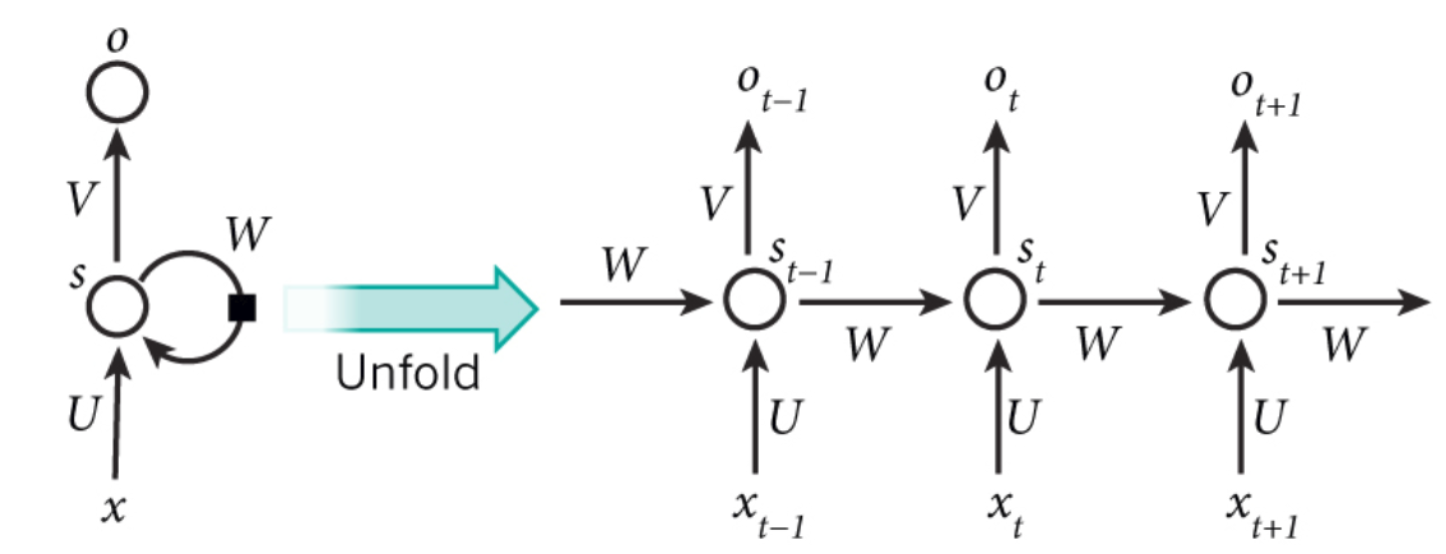

1. 展开：

1. 公式：

2. 基本公式

$$o_t = g(Vs_t)\\ s_t=f(Ux_t+Ws_{t-1})$$

输出层是一个全连接层，也就是它的每个节点都和隐藏层的每个节点相连。V是输出层的权重矩阵，g是激活函数。式2是隐藏层的计算公式，它是循环层。U是输入x的权重矩阵，W是上一次的值作为这一次的输入的权重矩阵，f是激活函数。

• 代入 $$\begin{align} \mathrm{o}_t&=g(V\mathrm{s}_t)\\ &=g(Vf(U\mathrm{x}_t+W\mathrm{s}_{t-1}))\\ &=g (Vf(U\mathrm{x}_t+Wf(U\mathrm{x}_{t-1}+W\mathrm{s}_{t-2})))\\ &=g (Vf(U\mathrm{x}_t+Wf(U\mathrm{x}_{t-1}+Wf(U\mathrm{x}_{t-2}+W\mathrm{s}_{t-3}))))\\ &=g (Vf(U\mathrm{x}_t+Wf(U\mathrm{x}_{t-1}+Wf(U\mathrm{x}_{t-2}+Wf(U\mathrm{x}_{t-3}+...))))) \end{align}$$ 可以看到，循环神经网络的输出值$o_t$，是受前面历次输入值$x_t,x_{t-1},x_{t-2}...$影响的，这就是为什么循环神经网络可以往前看任意多个输入值的原因。

3 双向循环神经网络

1. 结构：

1. 公式 $$o_t = g(Vs_t+V^{'}s_t^{'})\\ s_t=f(Ws_{t-1}+U_{x_{t}})\\ s_t^{'}=f(W^{'}s_{t+1}^{'}+U^{'}x_t)\\ $$

4 深度循环神经网络

1. 循环神经网络只有一个隐藏层，我们当然也可以堆叠两个以上的隐藏层，这样就得到了深度循环神经网络。

$$o^t = g(V^{(i)}s_t^{(i)} + V^{'(t)}s_t^{'(i)})\\ s_t^{(i)}=f(U^{(i)}s_{t}^{(i-1)}+W^{(i)}s_{t-1})\\ s_t^{'(i)} = f(U^{'(1)}s_t^{'(i-1)}+W^{'(1)}s^{'}_{t+1})\\ ...\\ s_t^{(1)}=f(U^{(1)}x_t+W^{(1)}s_{t-1})\\ s_t^{'(1)} = f(U^{'(1)}x_t+W^{'(1)}s^{'}_{t+1})\\ $$

5 循环神经网络的训练

5.1 循环神经网络的训练算法：BPTT

1. 步骤：

2. 前向计算每个神经元的输出值；

3. 反向计算每个神经元的误差项$\delta_j$值，它是误差函数$E$对神经元$j$的加权输入的偏导数；
4. 计算每个权重的梯度。

5. 最后再用随机梯度下降算法更新权重。

6. 推导

7. 前向计算

$$\begin{align} &\mathrm{s}_t=f(U\mathrm{x}_t+W\mathrm{s}_{t-1})\\ &\begin{bmatrix} s_1^t\\ s_2^t\\ .\\.\\ s_n^t\\ \end{bmatrix}=f( \begin{bmatrix} u_{11} u_{12} ... u_{1m}\\ u_{21} u_{22} ... u_{2m}\\ .\\.\\ u_{n1} u_{n2} ... u_{nm}\\ \end{bmatrix} \begin{bmatrix} x_1\\ x_2\\ .\\.\\ x_m\\ \end{bmatrix}+ \begin{bmatrix} w_{11} w_{12} ... w_{1n}\\ w_{21} w_{22} ... w_{2n}\\ .\\.\\ w_{n1} w_{n2} ... w_{nn}\\ \end{bmatrix} \begin{bmatrix} s_1^{t-1}\\ s_2^{t-1}\\ .\\.\\ s_n^{t-1}\\ \end{bmatrix}) \end{align}$$

• 误差项计算 $$net_t = Ux_t+Ws_{t-1}\\ s_{t-1}=f(net_{t-1})\\ ds_{t-1}= f^{'}(net_{t-1})\odot dnet_{t-1}=diag(f^{'}(net_{t-1}))dnet_{t-1}\\ \frac{\partial net_t}{\partial net_{t-1}} = \frac{\partial s_{t-1}}{\partial net_{t-1}}\frac{\partial net_t}{\partial s_{t-1}}=diag(f^{'}(net_{t-1}))W^T \\(1)误差项沿时间反向传播公式： \\ \delta_k^ =\frac{\partial E}{\partial net_k} \\ =\frac{\partial net_t}{\partial net_{k}}\frac{\partial E}{\partial net_t} \\ = \frac{\partial net_{k+1}}{\partial net_{k}}...\frac{\partial net_{t-1}}{\partial net_{t-2}}\frac{\partial net_t}{\partial net_{t-1}}\frac{\partial E}{\partial net_t} \\ = diag(f^{'}(net_{k}))W^T...diag(f^{'}(net_{t-2}))W^Tdiag(f^{'}(net_{t-1}))W^T\delta_t \\ (2)误差传递到上一层公式： \\net_t^l = Ua_t^{l-1} + Ws_{t-1} \\ \frac{\partial net_t^l}{\partial net_t^{l-1}}=\frac{\partial a_t^{l-1}}{\partial net_t^{l-1}}\frac{\partial net_t^l}{\partial a_t^{l-1}}=diag(f^{'(l-1)}(net))U^T\\ \delta_t^{l-1}=\frac{\partial E}{\partial net_t^{l-1}} \\ = \frac{\partial net_t^{l}}{\partial net_t^{l-1}}\frac{\partial E}{\partial net_t^{l}} \\ = diag(f^{'(l-1)}(net))U^T\delta_t^{l}$$

• 每个时刻的权重梯度计算 $$dE=tr(\frac{\partial E}{\partial net_t}^TdWs_{t-1}) =tr((\delta_ts_{t-1}^T)^TdW) \\ \nabla_{W_t}E = \delta_ts_{t-1}^T \\dE = Vec(\frac{\partial E}{\partial net_t}^TdWs_{t-1}) \\ = (s_{t-1} \otimes \delta_t)^TVec(dW) \\\frac{\partial E}{\partial W_t} = s_{t-1} \otimes \delta_t \\ 结论：\nabla_{W}E = \sum_{i=1}^t \nabla_{W_i}E$$

• $W$的偏导数数学推导

注意，其实所有的$W$都是一个，$W_t​$只是帮忙分析 $$net_t=Ux_t+Wf(net_{t-1}) \\dnet_t = Vec(dWf(net_{t-1})+W(f^{'}(net_{t-1})\odot dnet_{t-1})) \\dE = Vec(\frac{\partial E}{\partial net_t}^Tdnet_t) \\ = Vec(\frac{\partial E}{\partial net_t}^TdWf(net_{t-1}))+Vec(\frac{\partial E}{\partial net_t}^TW(f^{'}(net_{t-1})\odot dnet_{t-1})) \\ = (f(net_{t-1})\otimes \delta_t)^T Vec(dW)+Vec(\frac{\partial E}{\partial net_t}^T W (f^{'}(net_{t-1})\odot dnet_{t-1})) \\ = (s_{t-1}\otimes \delta_t)^T Vec(dW)+(I_1 \otimes (\frac{\partial E}{\partial net_t}^T W))diag(f^{'}(net_{t-1}))Vec(dnet_{t-1}) \\ = (s_{t-1}\otimes \delta_t)^T Vec(dW)+ (\frac{\partial E}{\partial net_t}^T W)diag(f^{'}(net_{t-1}))Vec(dnet_{t-1}) \\ = (s_{t-1}\otimes \delta_t)^T Vec(dW)+ (diag(f^{'}(net_{t-1}))W^T\frac{\partial E}{\partial net_t} )^TVec(dnet_{t-1}) \\ = \frac{\partial E}{\partial W_t}^T Vec(dW)+ (\frac{\partial net_t}{\partial net_{t-1}}\frac{\partial E}{\partial net_t} )^TVec(dnet_{t-1}) \\ = \frac{\partial E}{\partial W_t}^T Vec(dW)+ \delta_{t-1}^TVec(dnet_{t-1}) \\ = \frac{\partial E}{\partial W_t}^T Vec(dW)+ Vec(\delta_{t-1}^Tdnet_{t-1}) \\ = \frac{\partial E}{\partial W_t}^T Vec(dW)+ \frac{\partial E}{\partial W_{t-1}}^T Vec(dW)\\+...+\frac{\partial E}{\partial W_{2}}^T Vec(dW) + Vec(\delta_{1}^T dnet_1) \\ = (\frac{\partial E}{\partial W_t}+\frac{\partial E}{\partial W_{t-1}}+...+\frac{\partial E}{\partial W_{t-1}})^TVec(dW) \\ \longrightarrow \frac{\partial E}{\partial W} = \sum_{i=1}^t \frac{\partial E}{\partial W_{i}} \\ \longrightarrow Vec^{-1}(\frac{\partial E}{\partial W}) = Vec^{-1}(\sum_{i=1}^t \frac{\partial E}{\partial W_{i}}) \\ \longrightarrow \nabla_{W}E = \sum_{i=1}^t \nabla_{W_i}E$$

• $U$的推导同理$W$ $$\nabla_{U_t} = \delta_tx_{t-1}^T\\ \nabla_{U}E = \sum_{i=1}^t \nabla_{U_i}E$$

5.2 梯度消失和梯度爆炸

1. RNN在训练中很容易发生梯度爆炸和梯度消失，这导致训练时梯度不能在较长序列中一直传递下去，从而使RNN无法捕捉到长距离的影响

2. 原因： $$\begin{align} \delta_k=&\prod_{i=k}^{t-1}diag[f'(\mathrm{net}_{i})]W^T\delta_t\\ \|\delta_k\|\leqslant&\|\delta_t\|\prod_{i=k}^{t-1}\|W^T\|\|diag[f'(\mathrm{net}_{i})]\|\\ \leqslant&\|\delta_t\|(\beta_W\beta_f)^{t-k} \end{align}$$

3. 上式的$\beta$定义为矩阵的模的上界。因为上式是一个指数函数，如果$t-k$很大的话（也就是向前看很远的时候），会导致对应的误差项的值增长或缩小的非常快，这样就会导致相应的梯度爆炸和梯度消失问题(取决于$\beta$大于还是小于1)

4. 处理：

5. 梯度爆炸更容易处理一些。因为梯度爆炸的时候，我们的程序会收到NaN错误。我们也可以设置一个梯度阈值，当梯度超过这个阈值的时候可以直接截取。

6. 梯度消失更难检测，而且也更难处理一些。总的来说，我们有三种方法应对梯度消失问题：
7. 合理的初始化权重值。初始化权重，使每个神经元尽可能不要取极大或极小值，以躲开梯度消失的区域。
8. 使用relu代替sigmoid和tanh作为激活函数。
9. 使用其他结构的RNNs，比如长短时记忆网络（LTSM）和Gated Recurrent Unit（GRU），这是最流行的做法。

6 RNN的应用举例(基于RNN的语言模型)

1. 向量化：神经网络的输入是词，我们可以用下面的步骤对输入进行向量化

2. 建立一个包含所有词的词典，每个词在词典里面有一个唯一的编号。

3. 任意一个词都可以用一个N维的one-hot向量来表示。其中，N是词典中包含的词的个数。假设一个词在词典中的编号是i，v是表示这个词的向量，$v_j$是向量的第j个元素，则： $$v_j=\begin{equation}\begin{cases}1\qquad j=i\\0\qquad j\ne i\end{cases}\end{equation}$$

4. 语言模型要求的输出是下一个最可能的词，我们可以让循环神经网络计算计算词典中每个词是下一个词的概率，这样，概率最大的词就是下一个最可能的词。因此，神经网络的输出向量也是一个N维向量，向量中的每个元素对应着词典中相应的词是下一个词的概率。

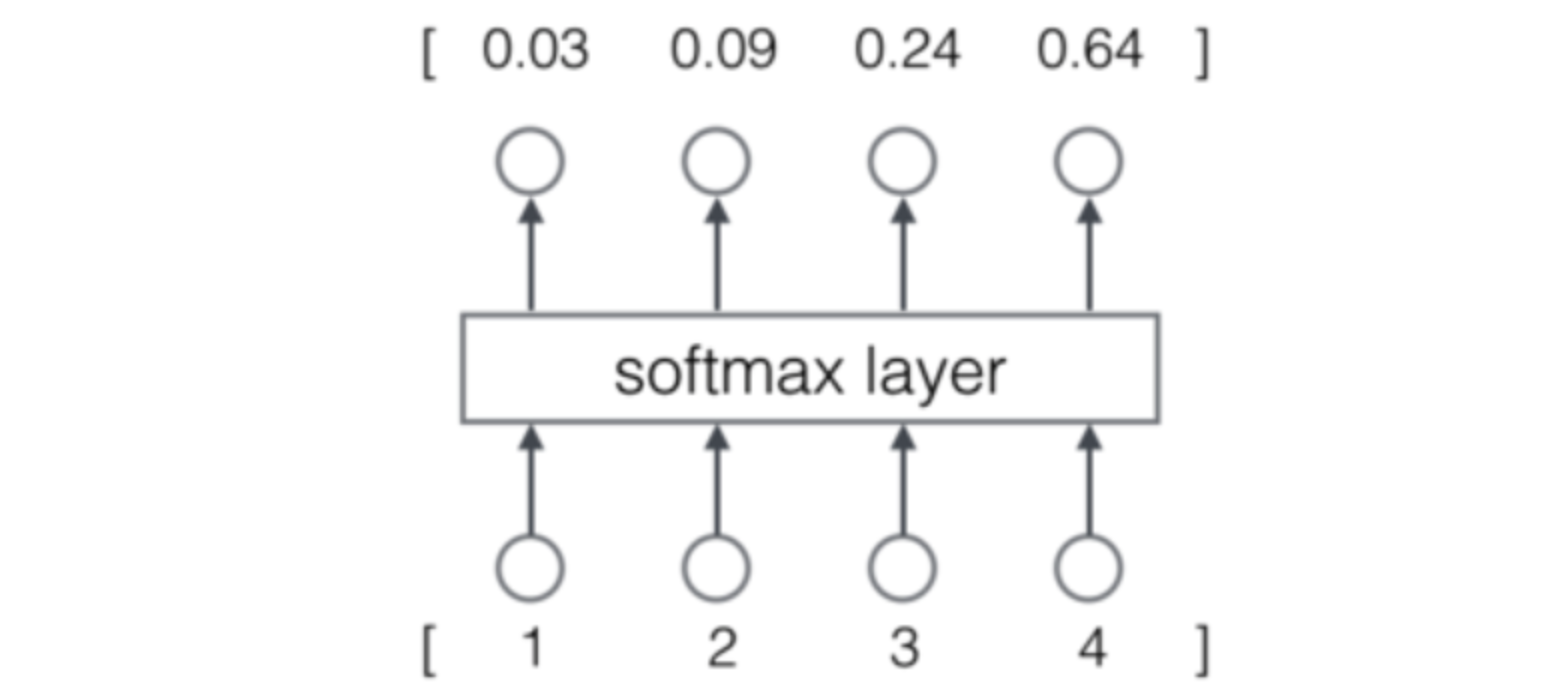

5. Softmax层 $$softmax(z)=\frac{e^z}{1^Te^z}$$

6. 可以看作概率，放在输出层

1. 交叉熵误差

当神经网络的输出层是$softmax$层时，对应的误差函数$E$通常选择交叉熵误差函数。 $$L(y,o) = -\frac{1}{N}\sum_{n\in N}y_n\log(o_n)$$ 当然可以选择其他函数作为我们的误差函数，比如最小平方误差函数(MSE)。但是选择交叉熵函数更加有意义。
